Hava Kilidi, Eklüs, Rotary Valve, Airlock
Hava Kilidleri, genellikle hava ile toz-granül formundaki ürünlerin
seperasyonu yada birleştirilmesini sağlamak amacı ile kullanılan mekanik

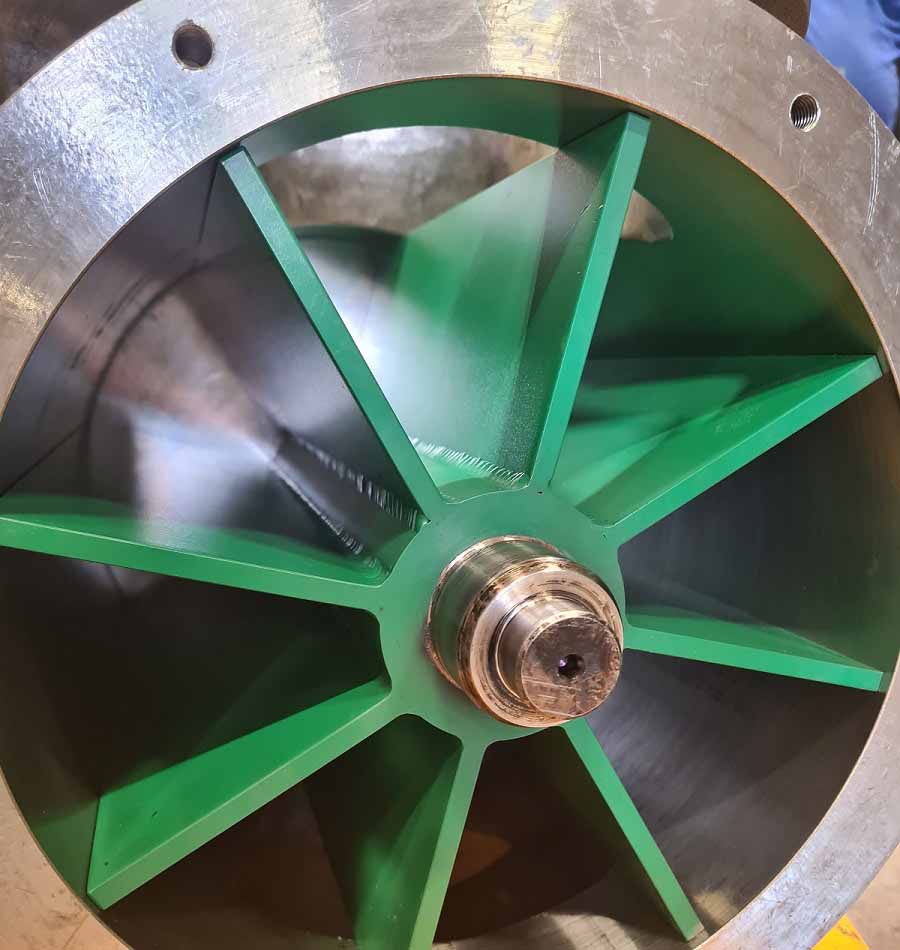

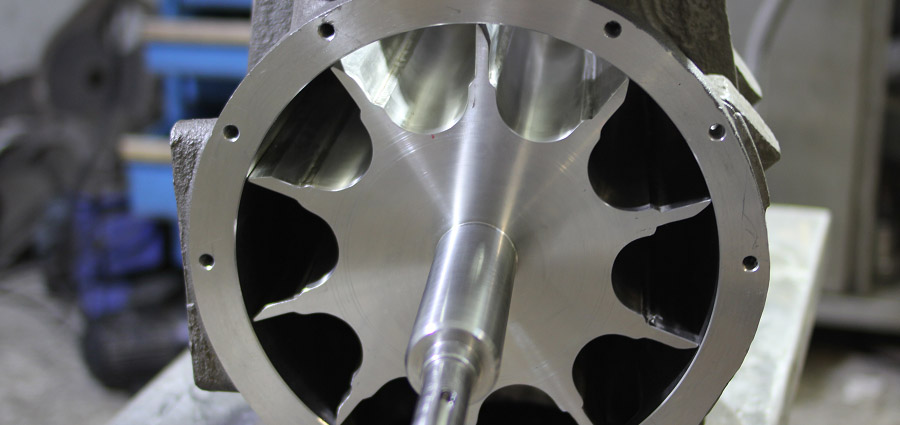

cihazlardır. Hava kilidinin ( rotary valve) içindeki kanat şeklindeki
rotor, giriş ve çıkış arasında maximum düzeyde sızdırmazlığı sağlar.
Üretimini yapmış olduğumuz hava kilidleri genellikle 0.1-0.2mm
töleransında çalışmaktadır. Proseslerin ve kullanılacak hammaddelerin
sıcaklığı , basınç sınıfı, aşındırıcılık etkisine göre ise kanat töleransları
yapısal olarak farklılık gösterir.
Yüksek sıcaklık da çalışan
prosesler, metallerin ısı ile oluşan uzama değerlerinden dolayı hava
kilidi yapısının değişmesine neden olurlar. Bunu kısaca mekanik uzama
olarak adlandırabiliriz. Aynı durum agresif ve
korozif proseslerde kullanılan hava kilidleri için de
geçerlidir. Yani farklı proseslerde, farklı tür hava kilidleri kullanılması
gerekir.
Üretimini yaptığımız hava kilidleri hububat
sektöründeki hava kilidleri (rotary valve) ile aynı görülse de teknik ve
yapı olarak farklılık gösterip daha çok endüstriyel tesisler, kimya,
madencilik, sanayii ve gıda sektörüne uygun bir yapıya sahiptir. Genel
tasarım ağır şartlar içindir. Hava kilidlerimizde önce çıkan özellik
yüksek dayanım şeklindedir.
Hava Kilidi Uygulamaları & - Rotor Şekilleri
Hava Kilidi - Eklüs - Yıldız Besleyici - Hücre Tekeri Tipleri
Hava Kilidleri ( eklüsler) , kullanılacakları proseslere göre
farklılık gösterirler. Ürün prensipte temel olarak aynı olsa da,
kendi içinde büyük farklılıklar gösterir.
Bunu bir örnek ile
tarif etmek gerekirse , bir un değirmeninde kullandığımız hava
kilidi ile (standart) plastik sektöründe granül transferi yada
seperasyonunda kullanılacak olan hava kilidi aynı olmayacaktır.
Kısaca hava kilidi tiplerilerini aşağıdaki gibi
sıralayabiliriz.
1-Standart Hava Kilidi – Eklüs – Rotary valve
- Airlock

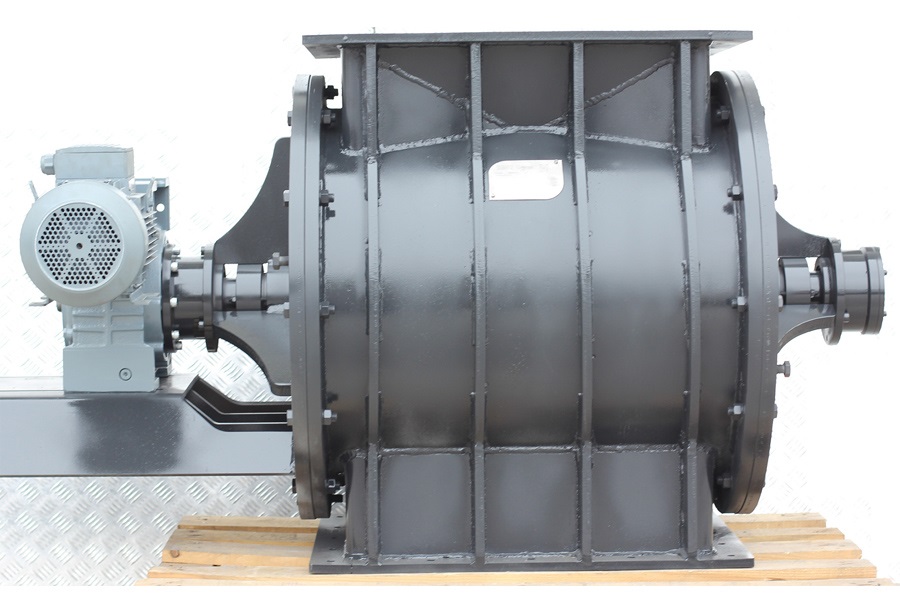

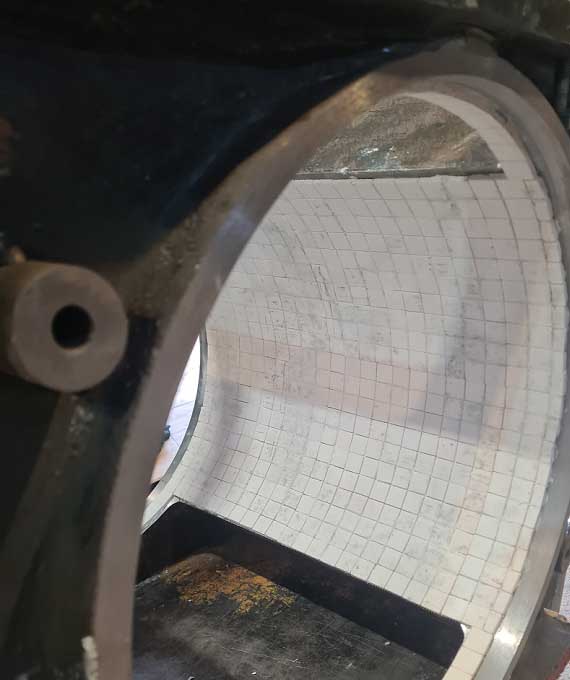

2-Aşınma ve Yüksek
Basınca Uygun Hava Kilidleri
3-Yüksek sıcaklık Hava Kilidleri
4-Alaşımlı çelik, AISI316-AISI304 Paslanmaz Hava Kilidleri
5-Pnömatik Transfer için Özel Hava Kilidleri
6-Feeder- Besleyici-Dozaj
tipi Hava Kilidleri
7-Granül Prosesleri İçin Hava Kilidi
8-İlaç Sektörü İçin Kolay Temizlenebilir Hava Kilidi
Yukarıda sayılan başlıklar altındaki tüm hava kilidlerine, prosesin gereksinimlerine göre ATEX sertifikalı ürünlerimiz mevcuttur.

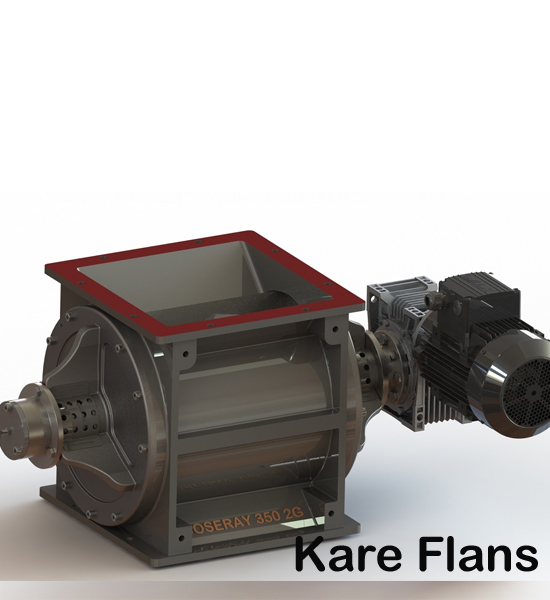

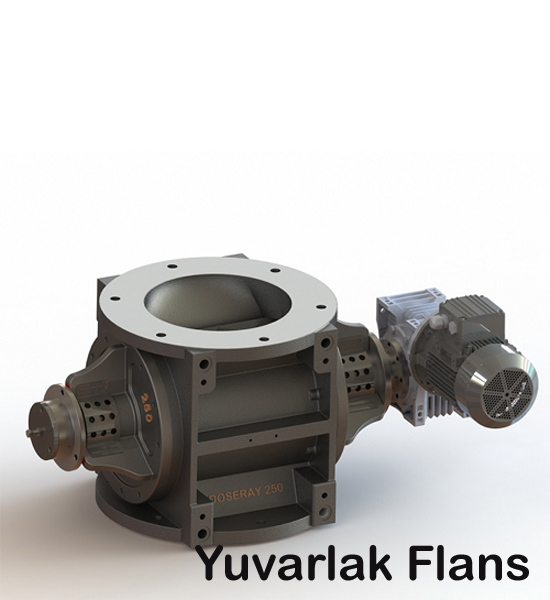

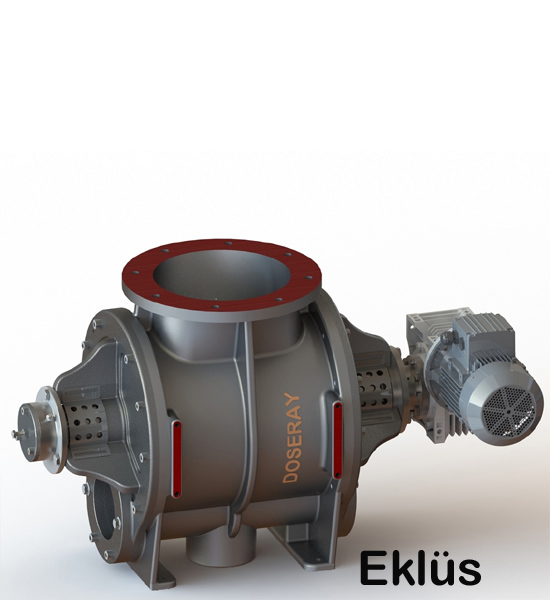

Standart Hava Kilidi -Eklüs - Hücre Tekeri
Genelllikle toz formundaki mikronize hammaddelerin
filtrasyon-seperasyon ve karıştırılması için kullanılır.Seperasyon
işlemi genellikle siklon filtre altlarında yapılır. Un ve
hububat türevi , mikronize olarak adlandırılan hammaddeler
için uygundur.Standart hava kilidinin kullanılacağı
proseslerde özellikle aşındırıcılık etkisinin olmaması gerekir. Gıda proseslerinde bu
hava kilidleri AISI304-AISI316 şeklinde tercih edilmelidir.
Standart hava kilidleri özellikle siklon altlarında,
dozajlayıcı yada filtre altlarında, silobas körük üstlerinde genel
bir kullanıma sahiptir.Her ne
kadar standart olarak adlandırılsa da hava kilidleri gövde , kanat
yapısı ve yataklama olarak yine de sağlam bir konstrüksiyona
sahiptir.
Harici yataklama ile rulmanlar gövdeden
ayrılmıştır. Bu durumda yataklarda oluşabilecek bir problemden
dolayı zamansız duruşa sebebiyet vermez. Sızdırmazlık elemanları
keçe-salmastra olarak farklılık gösterdiği gibi harici regüle

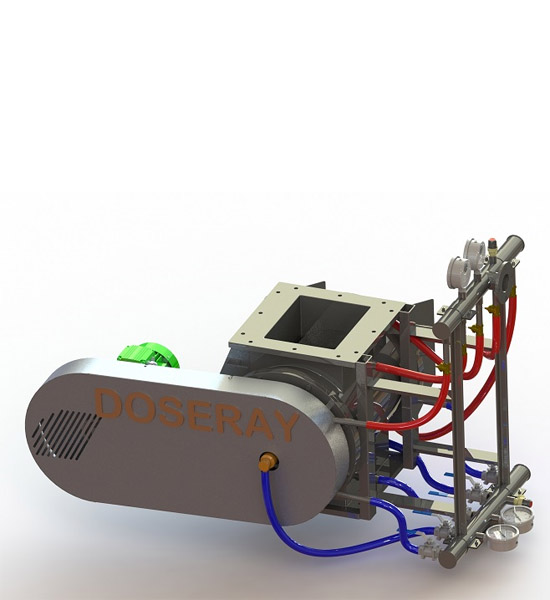

edilmiş hava desteği ile sızdırmazlık arttırılabilir.
Hava Kilidi -
Eklüs - Hücre Tekeri

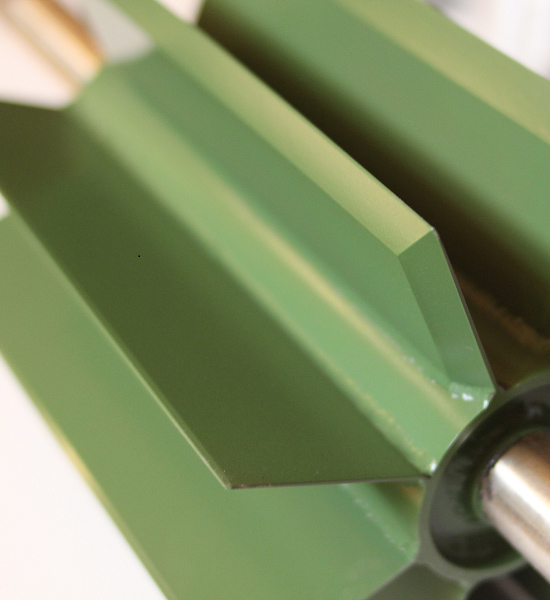

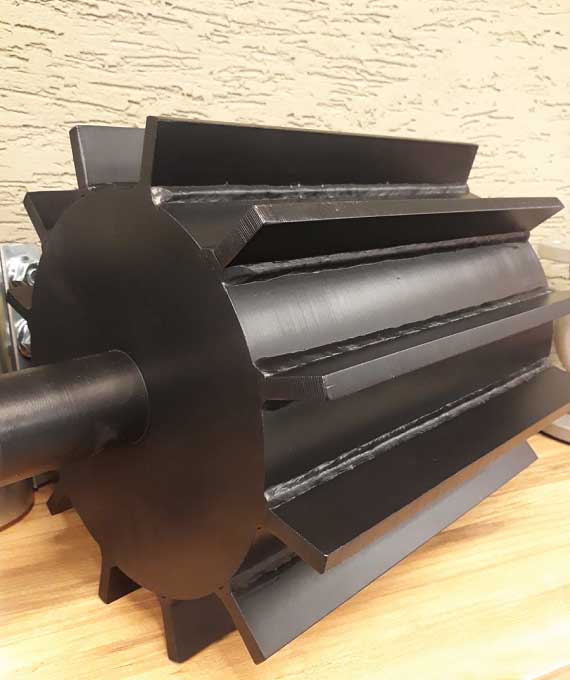

Rotor-Kanatçık Tipleri
A1-A2-A3: Açık Kanatlı
B1-B2-B3:Radüs-Oval Kanatlı

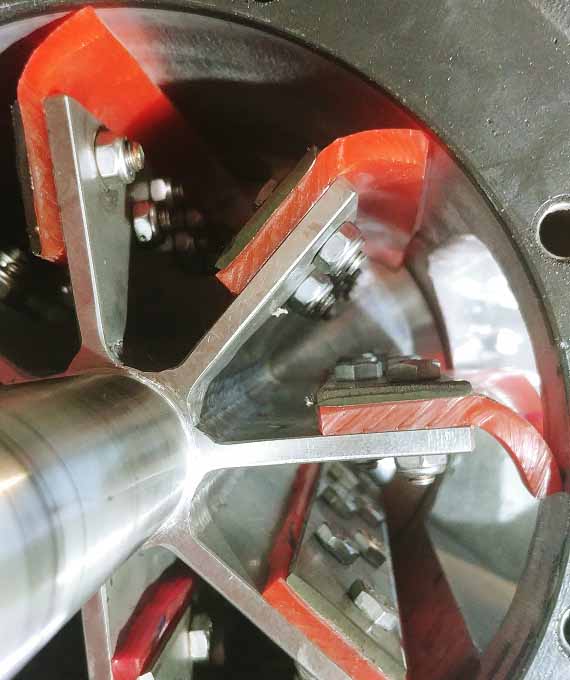

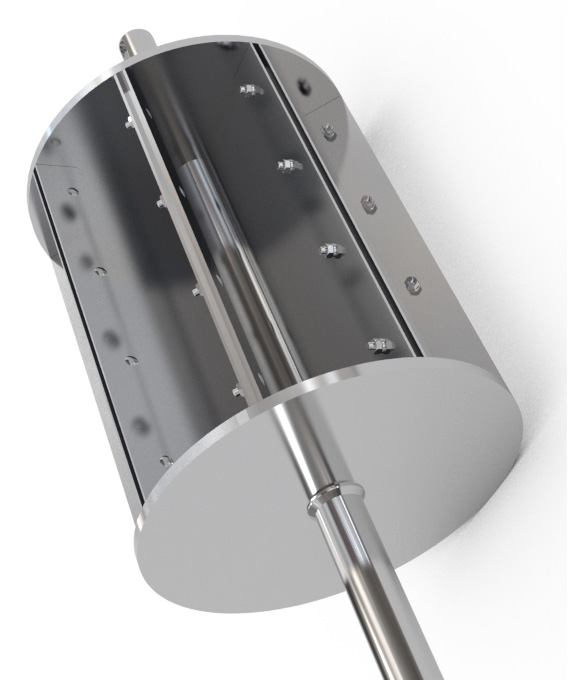

C1-C2-C3:Ayarlanabilir ve
Değiştirilebilir Kanat tipi
D1: Kapalı veya düzenlenebilir
rotorlu hava kilidi(Dozajlama-feeder)
